Los diagramas desempeñan un papel esencial en la comunicación y la visualización de conceptos, ya sea en el desarrollo de software, la arquitectura de sistemas, la documentación técnica o la planificación de proyectos. Sin embargo, crear y mantener diagramas a menudo implica herramientas complejas y tediosas. Aquí es donde entra en juego la idea del “Diagrama como Código,” que permite la creación y edición de diagramas utilizando una sintaxis simple y legible, y Mermaid es una de las herramientas más destacadas en este campo.
¿Qué es el Diagrama como Código?
El Diagrama como Código es una metodología que se basa en escribir diagramas utilizando una sintaxis que se asemeja a la escritura de código. En lugar de depender de aplicaciones de dibujo o diagramación, los diagramas se crean como parte del código fuente, lo que los hace versionables, legibles y parte de la documentación misma. Esta aproximación aporta numerosas ventajas:
1. Legibilidad y Colaboración
Los diagramas se convierten en texto plano y, por lo tanto, son legibles y editables con cualquier editor de texto. Esto facilita la colaboración y permite que todos los miembros del equipo comprendan rápidamente los conceptos representados.
2. Versionamiento
Al igual que con el código fuente, los diagramas se pueden versionar utilizando sistemas de control de versiones (como Git). Esto garantiza un registro histórico de los cambios y la capacidad de volver a versiones anteriores.
3. Integración con Documentación
Los diagramas como código se integran perfectamente en la documentación, lo que proporciona una representación visual de conceptos técnicos dentro de los documentos de proyectos o las especificaciones.
4. Automatización
Puedes automatizar la generación de diagramas a partir de datos o definiciones existentes. Esto es útil para representar automáticamente la estructura de una base de datos, la arquitectura de un sistema o la topología de red.
Mermaid: Un Poderoso Generador de Diagramas como Código
Mermaid es una popular herramienta que permite crear diagramas como código utilizando una sintaxis simple y legible. Soporta una amplia variedad de tipos de diagramas, incluyendo diagramas de flujo, gráficos de Gantt, diagramas de secuencia, diagramas de clase y más. Algunas de las ventajas clave de Mermaid incluyen:
1. Sintaxis Intuitiva

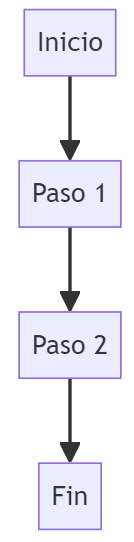

Mermaid utiliza una sintaxis muy intuitiva que se asemeja al lenguaje natural. Por ejemplo, para crear un diagrama de flujo, puedes escribir:
graph TD
A[Inicio] --> B[Paso 1]
B --> C[Paso 2]
C --> D[Fin]
2. Amplia Variedad de Diagramas
Mermaid admite una amplia variedad de tipos de diagramas, lo que lo hace versátil para múltiples casos de uso. Puedes crear diagramas de flujo, organigramas, diagramas de entidad-relación y más.
3. Integración en Documentación
Mermaid se integra fácilmente en documentos Markdown, lo que facilita la incorporación de diagramas directamente en la documentación técnica.
4. Renderización en Tiempo Real
Puedes ver cómo se renderizan los diagramas en tiempo real a medida que los escribes, lo que agiliza el proceso de creación y edición.
Ejemplo Práctico

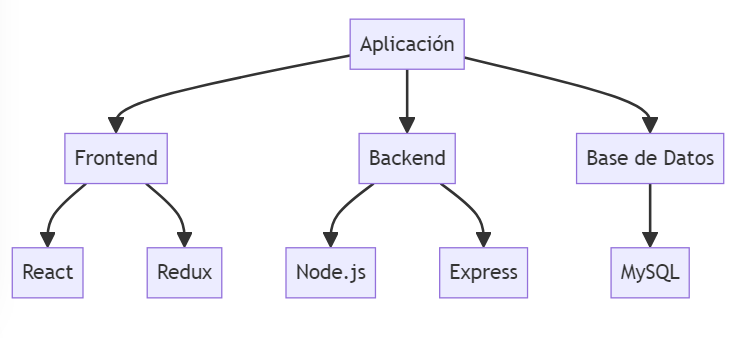

Imagina que estás documentando la arquitectura de tu aplicación. Con Mermaid, puedes crear fácilmente un diagrama de componentes:
graph TD
A[Aplicación] --> B[Frontend]
A --> C[Backend]
A --> D[Base de Datos]
B --> E[React]
B --> F[Redux]
C --> G[Node.js]
C --> H[Express]
D --> I[MySQL]
Referencia: https://mermaid.live/
